OrCAD Captue 기본 Tool Bar 설명! - 프로젝트 관련 아이콘

OrCAD Capture 기본 Tool Bar

OrCAD Capture 기본 툴바에 대해서 설명드리겠습니다.

제가 설명하는 툴바는 OrCAD Capture 16.5입니다.

프로그램이 업데이트 되면서 기본 툴바의 변화는 크지 않습니다.



기본 툴바에는 프로젝트 관련 툴바도 있습니다.

이 아이콘은 프로젝트 관리자의 프로젝트명 또는 회로도를 선택하면 활성화됩니다.

위 툴바가 기본 툴바에서 제공하는 프로젝트 관련 아이콘입니다.



프로젝트 관리 아이콘

프로젝트 관리 아이콘은 회로도의 추가 작업 및 PCB 제작을 위한 작업 등을 하는 기능입니다.

여기서는 간단하게 의미 정도만 말씀드리겠습니다.

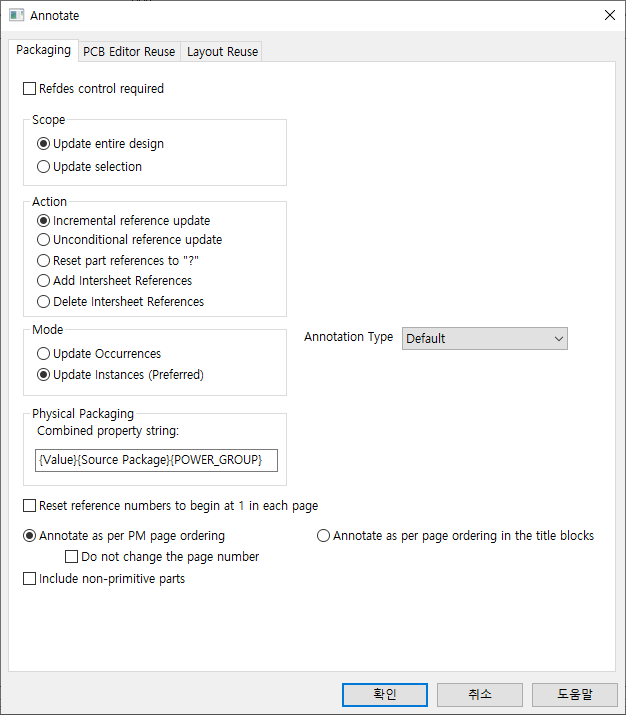

1. Annotate



프로젝트의 부품 번호, 각 회로도 별 배선 연결 등을 합니다.







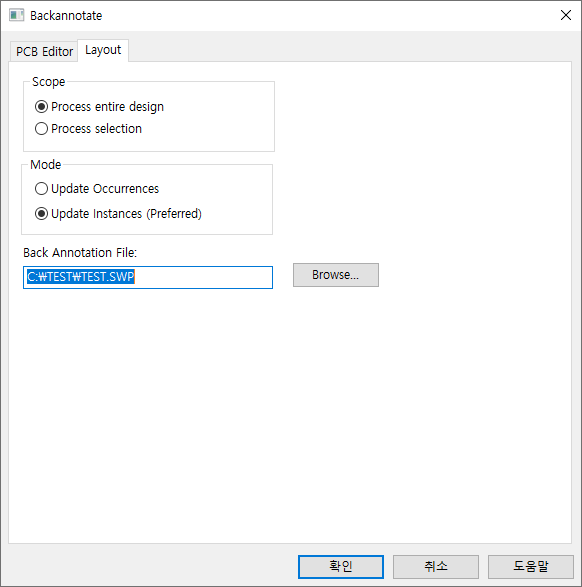

2. Back annotate



PCB 변경 사항을 회로도로 반영해 줍니다.

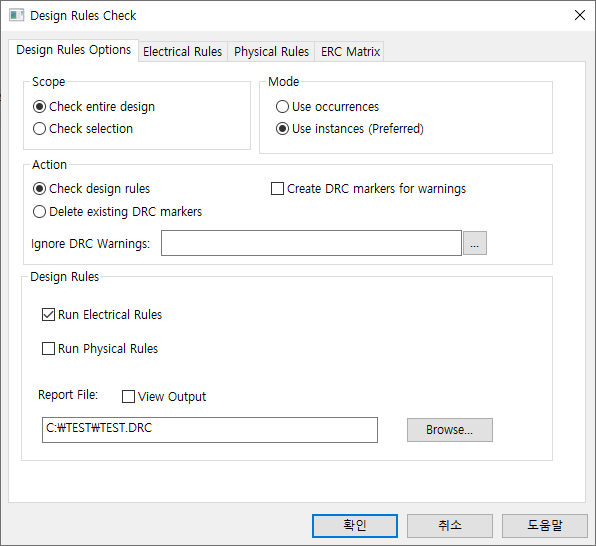

3. Design Rules Check



회로도의 오류를 확인 및 체크해줍니다.

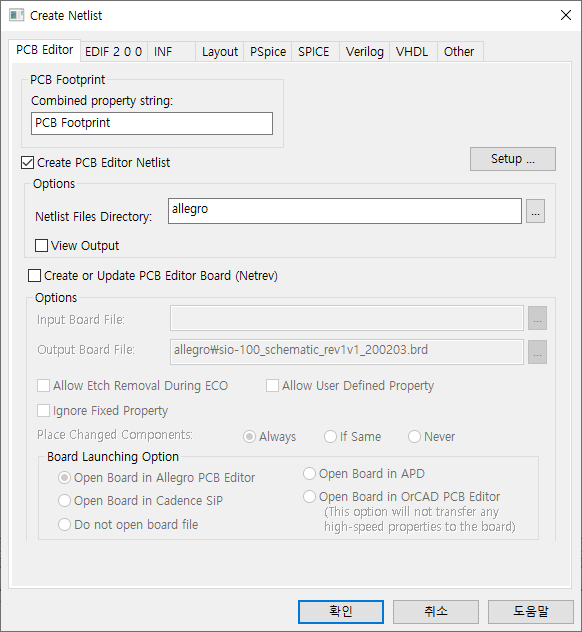

4. Create Netlist



Netlist는 PCB 작업을 위한 회로도 정보를 Data로 출력해준다.

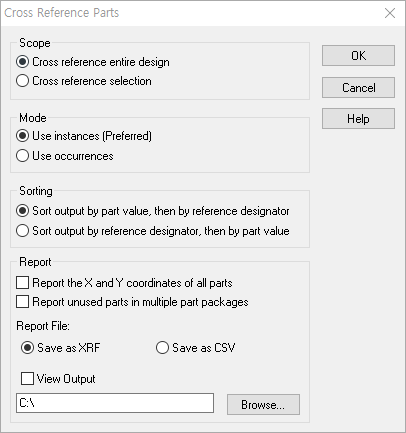

5. Cross Reference Parts



회로도 상호 참조할 수 있는 도면 정보를 출력

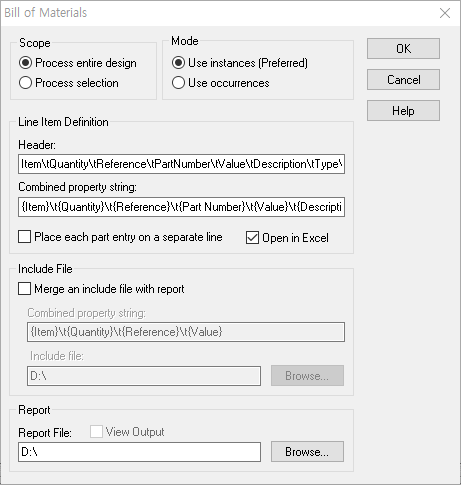

6. Bill Of Materials

회로도에 사용된 부품 정보 목록을 출력

엑셀 파일로 출력 가능
