OrCAD Edit Object Properties(부품 속성 편집)를 보기 편하게 Filter 적용하는 법

OrCAD Edit Object Properties

OrCAD로 Schematic을 그리고 난 후에,

Partlist를 정리하기 위해서 Edit Object Properties에서 부품 정리를 주로 하게 됩니다.

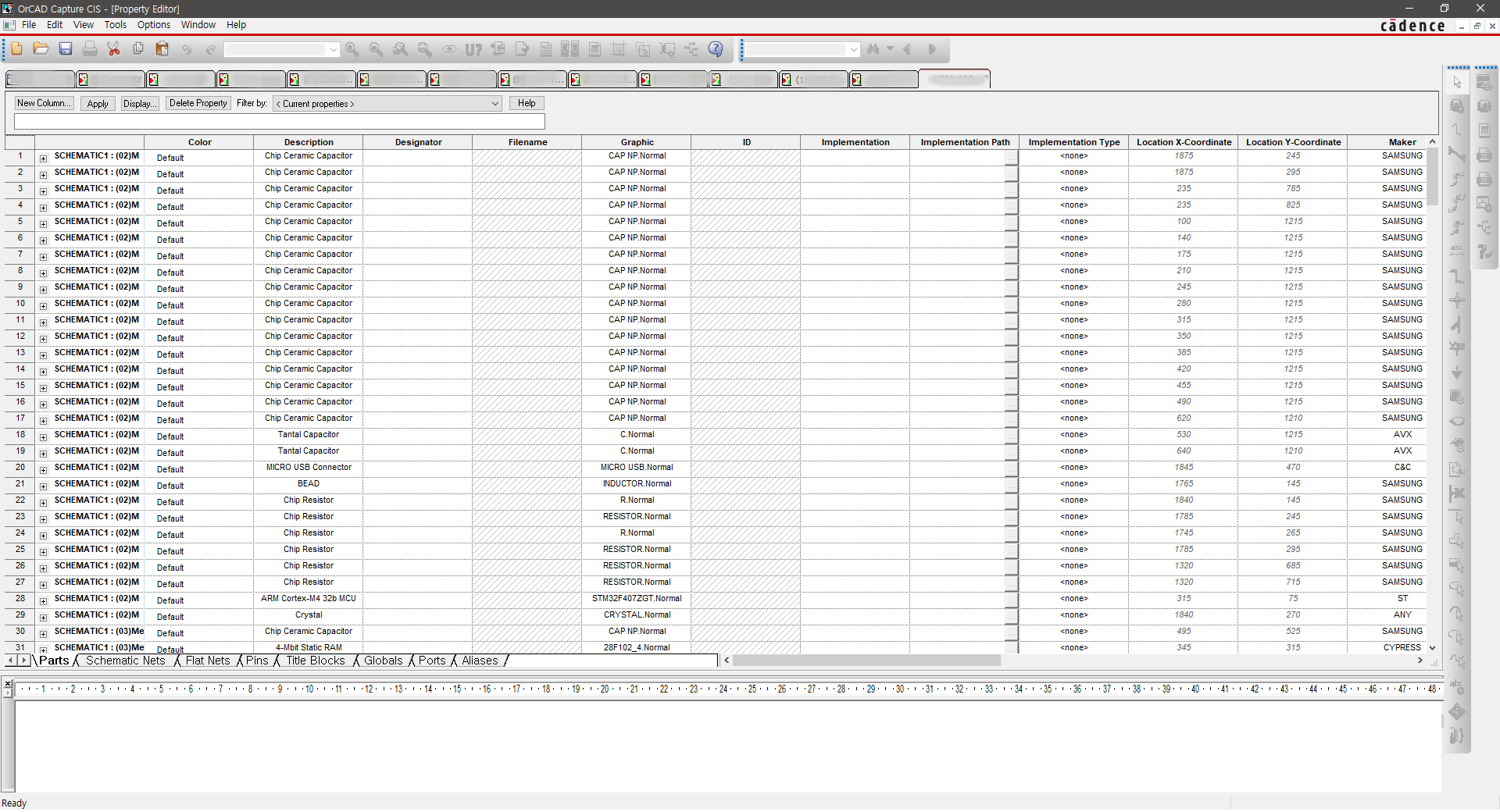

Edit Objet Properties에 정리를 하기 위해서 들어가면,

자신이 필요가 없는 부품의 속성까지 전부 보게 되어서 정리를 할 때 불편함을 한 번씩은 느끼셨을 거라 생각됩니다.

정리하기 편하도록 필요한 부품의 속성만을 볼 수 있도록 OrCAD Tool에서는 Filter 기능을 제공하는데요.

Edit Object Properties의 Filter 기능을 알아보겠습니다.



용어 정리

 * Schematic : 회로, Circuit

 * Partlist : 부품표

 * Edit Object Properties : 부품 속성 편집



OrCAD Edit Object Properties Filter 기능 사용하기

OrCAD Edit Object Properties의 Filter기능을 사용하기 위해서는

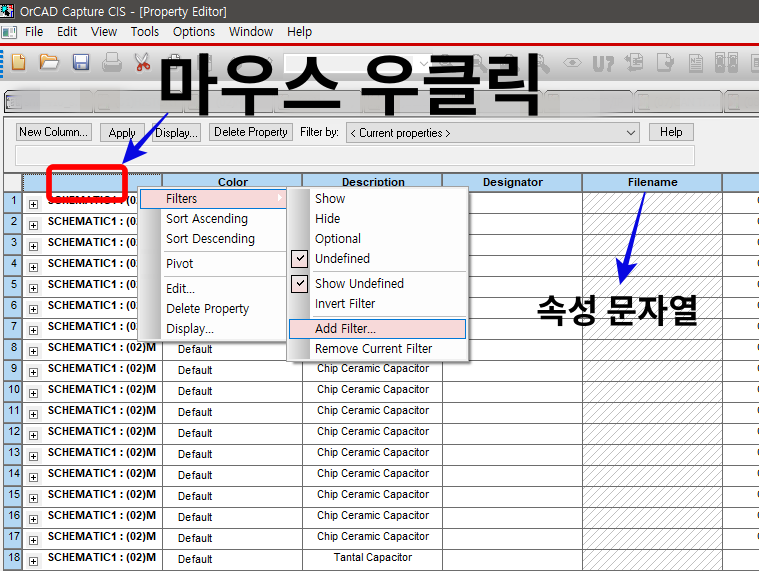

속성 문자열 어느 부분에서든 마우스 우클릭을 합니다.

팝업창으로 메뉴가 뜨면 Filters의 하위 메뉴인 Add Filter를 선택하여,

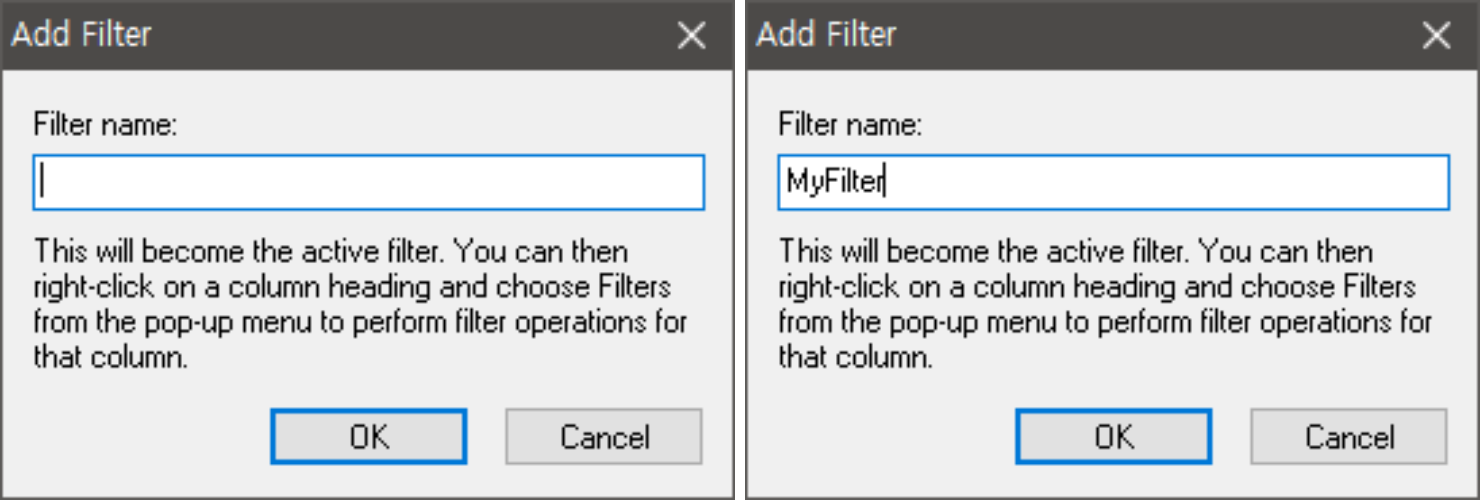

Filter를 추가하는 Add Filter 팝업창을 엽니다.

열린 팝업창에서 원하는 Filter 이름을 적습니다.

저는 MyFilter로 적었습니다.

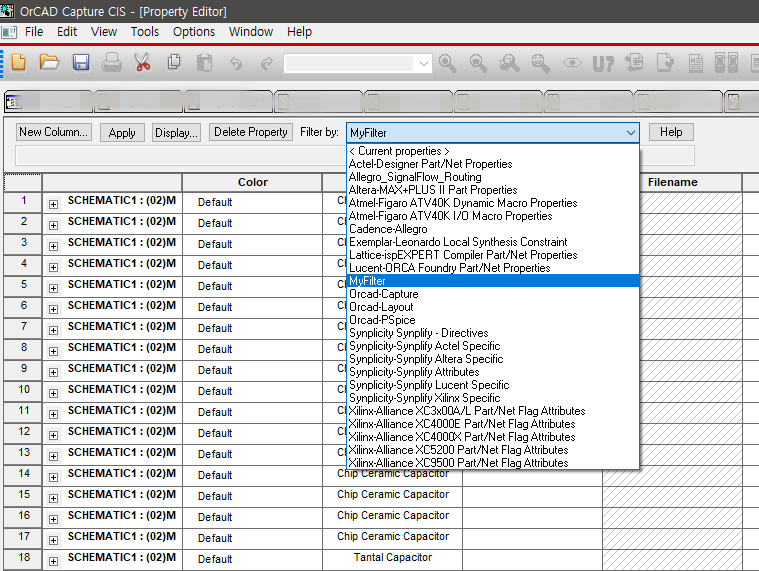

그리고 Edit Object Properties의 메뉴바에서 'Filter by:'를 MyFilter로 변경합니다.

'Filter by:' 변경을 하고 자신이 Partlist를 정리하기 위해서

보기를 원하지 않는 속성의 속성 문자열에서 마우스 우클릭을 하고 Filters > Hide를 선택합니다.

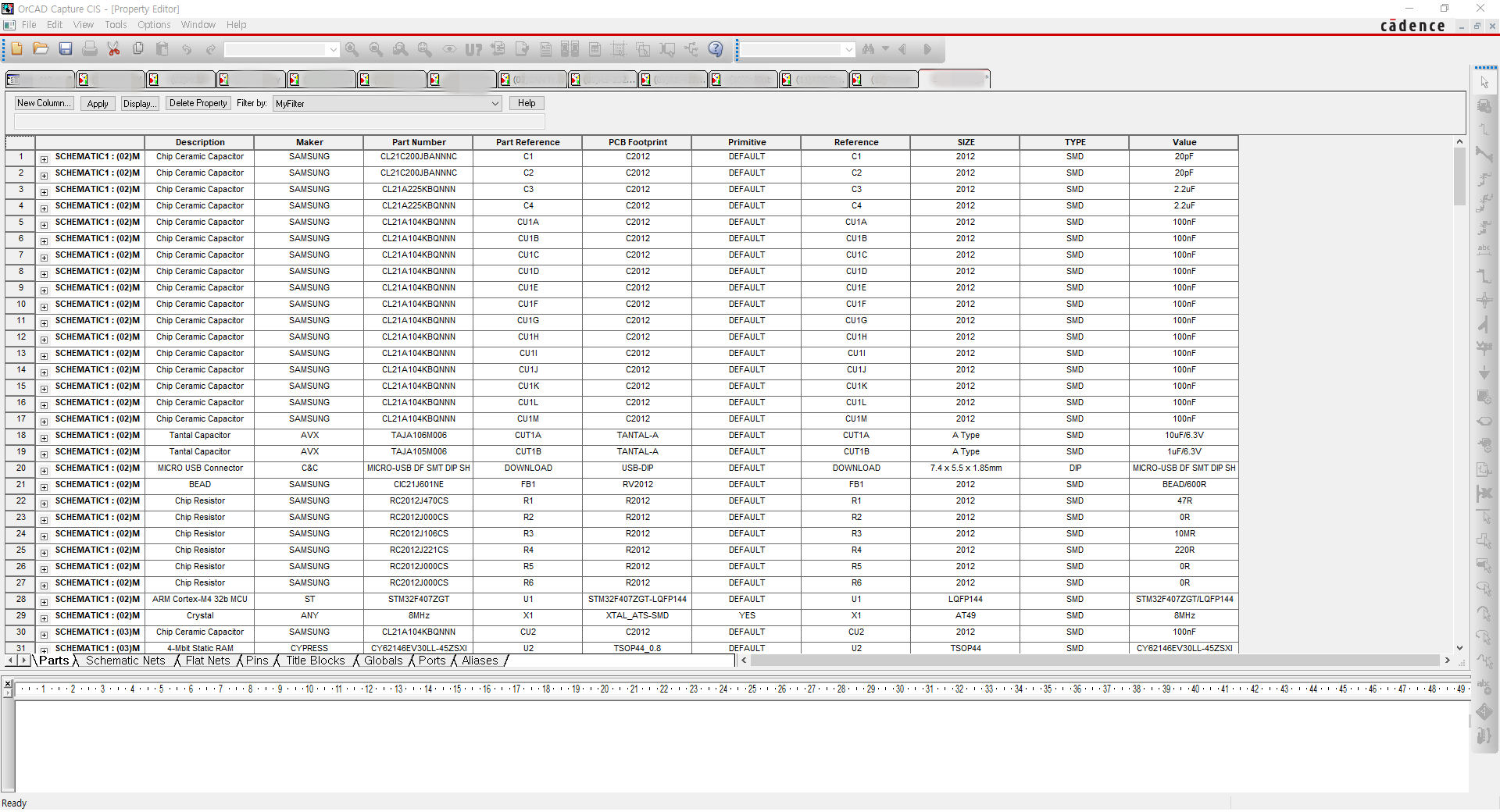

속성마다 Hide를 선택을 하면 자신이 원하는 부분만을 볼 수 있게 됩니다.

한번 설정을 해두면 그다음 프로젝트에서도 MyFilter(설정한 필터)로 사용을 할 수 있습니다.



OrCad의 Edit Object Properties 활용에 대해서 알아봤습니다.
